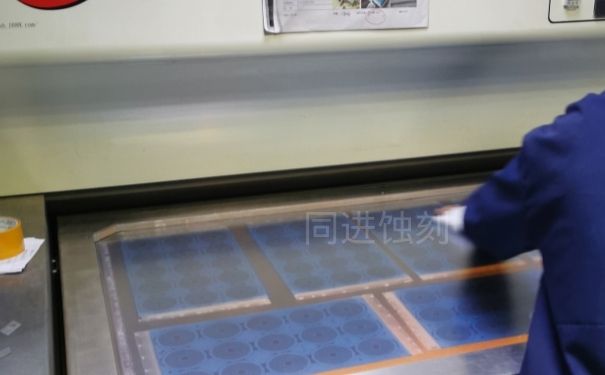

蝕刻加工中曝光顯影是蝕刻工序前的一步重要的工序，曝光是將需要蝕刻的圖案通過光繪轉移到兩張一樣的菲林膠片上，然后通過機器定位或者人工定位的方式去將菲林對準，再將涂布感光油墨的蝕刻片置于菲林中間，固定后進行曝光。

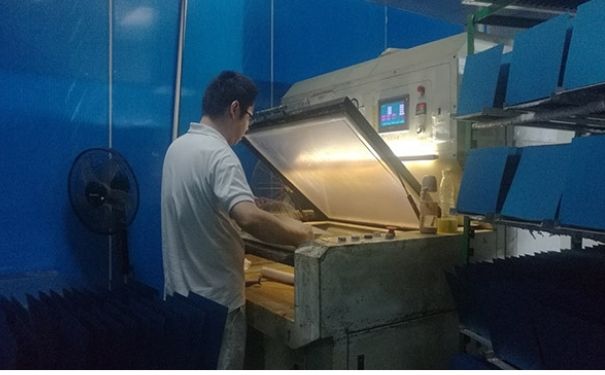

（蝕刻加工-曝光）

       曝光時菲林膠片黑色部分的鋼片不被感光，對于空白的蝕刻加工鋼片感光，鋼片感光的油墨發生聚合反應，然后通過顯影機，蝕刻鋼片上的感光油墨不被顯影液所融化，為感光的油墨被顯影液去除，通過這樣的方式，需要蝕刻的圖案顯影在鋼片上面了。

       曝光一般在曝光機內進行，目前的曝光機依據光源冷卻方式可分為風冷和水冷，曝光質量取決于除干膜致抗蝕劑、光源選擇、曝光時間、菲林膠片質量等因素。

       曝光不足，導致單體聚合不徹底，那么在顯影過程中，會使的膠膜變軟，線條不清晰，色澤暗淡，脫膠。曝光過度，會造成難顯影，留有殘膠。同時曝光影響圖案的線寬，過量曝光會使圖形線條變細，蝕刻產品線條變粗。所以最好的辦法是依據顯影的干膜光亮程度，圖像清晰度，圖案線條與底片相符，曝光設備參數和感光性能，確定適合的曝光時間。
